分子筛结构解析是明确微孔材料骨架构型、孔道排布、缺陷位点及构效关系的核心技术，是新型沸石分子筛合成优化、性能迭代与工业化应用的重要基础。传统衍射技术受限于分子筛微晶尺寸小、物相复杂、单晶难培养等特性，长期存在解析难度大、周期长、准确率低等问题，严重制约多孔材料科研与产业发展。微晶电子衍射（MicroED）技术的产业化应用，彻底突破了传统技术的瓶颈。青云瑞晶依托国际领先的MicroED核心技术、完备的硬件平台与专业解析团队，打造标准化分子筛结构解析服务，高效解决微纳尺寸分子筛的结构测定难题，为分子筛材料创新研发提供坚实技术支撑。

一、分子筛结构解析的传统技术瓶颈

分子筛是由TO₄四面体为基本结构单元构成的结晶性微孔材料，广泛应用于工业催化、气体吸附分离、离子交换等领域。实验室合成的分子筛有时会由于分子特性的问题，难以合成大尺寸单晶，而是粒径小于5μm的多晶粉末，这是分子筛结构解析的核心行业痛点。

传统单晶X射线衍射技术对晶体尺寸要求极高，需微米级合格单晶，而新型杂原子掺杂、多级孔、共生结构分子筛的单晶培养难度极大，不仅耗时数月，且成功率极低，极大拖慢研发进度。粉末X射线衍射技术虽无需大单晶，但存在明显缺陷，多晶粒随机取向会导致衍射峰严重重叠，无法精准区分共生杂相、骨架缺陷与活性位点，仅能粗略判断拓扑结构，无法输出原子坐标、键长键角等精细核心参数。

二、MicroED技术用于分子筛结构解析的核心优势

MicroED是基于冷冻透射电镜研发的三维电子衍射技术，电子与物质相互作用强度远高于X射线，可利用百纳米微晶采集高信噪比衍射数据，完美适配分子筛的微晶特性。青云瑞晶率先实现该技术的标准化落地，搭建专属TEM、PXRD平台，搭配自研数据处理软件，形成了适配各类沸石分子筛的高效解析体系，核心优势十分突出。

该技术对样品要求极低，仅需1-2mg样品，可解析纳米晶、粉晶、针状微晶等各类分子筛样品，无需繁琐的单晶培养流程。同时可在电镜下精准筛选单一晶粒采集数据，有效区分主相与微量杂相，能够发掘传统技术无法识别的新型拓扑结构，经典案例即为依托该技术从纯相ECNU-21粉末样品中发现并解析全新沸石ECNU-23结构。

在解析效率与精度上，青云瑞晶无外部机时排队限制，还自研了超低电子剂量软件，可避免电子束损伤分子筛骨架，保障数据准确性。常规分子筛样品3-5天即可交付结果，简单样品最快24小时可出初步数据，整体解析成功率超98%，可100%解析绝对构型。针对ZSM-5等商用分子筛，解析分辨率可达0.8Å，能够清晰解析硅铝原子占位、孔道结构、骨架缺陷等精细信息，完全满足国际学术发表与工业研发标准。

三、青云瑞晶标准化分子筛结构解析服务流程

依托完整的技术服务体系，青云瑞晶建立了从样品评估到报告交付的全链条标准化解析流程，适配高校科研与工业研发双重场景，流程规范、结果精准。

首先是样品前期评估，技术团队根据客户提供的分子筛样品及基础表征数据，评估晶粒尺寸、结晶度与物相纯度，针对易损伤、多组分复杂样品定制专属解析方案。其次是在电镜下筛选结晶完整、尺寸适配的单晶颗粒。随后开展三维衍射数据采集，通过连续旋转采样模式收集完整三维衍射图谱，全程低剂量操作保护分子筛骨架结构。

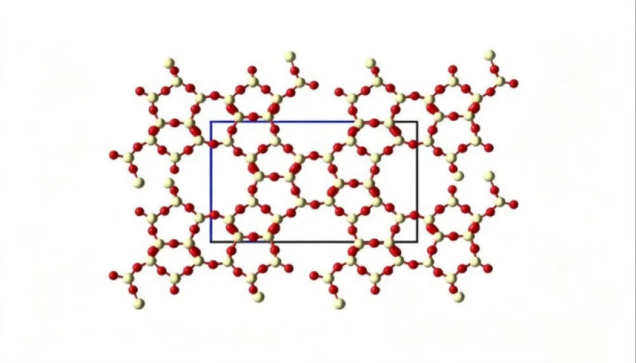

数据采集完成后，团队依托专业晶体学软件完成结构解析、精修与数据分析，确保结构模型科学合理，最终输出符合国际学术标准的完整报告，包含三维结构模型、晶胞参数、原子坐标、分辨率数据等全套核心资料。目前该体系已完成50余例沸石分子筛解析案例，积累了丰富的复杂结构解析经验。

四、MicroED技术的应用价值

在科研领域，MicroED技术大幅降低了新型分子筛结构解析门槛，助力科研人员快速发掘新拓扑结构、厘清结构与性能的构效关系，为分子筛新材料、新机理研究提供核心支撑，多项依托该技术的研究成果已刊发于国际顶级期刊。在工业领域，可精准定位商用分子筛合成缺陷、元素分布不均等问题，指导合成工艺优化，助力迭代出吸附、催化性能更优异的分子筛产品，降低企业研发试错成本。

随着双碳产业升级，催化、气体分离、储能等领域对高性能分子筛的需求持续增长，高效精准的分子筛结构解析技术已成为材料研发的核心前置支撑。未来，MicroED技术将持续迭代，进一步提升解析通量与精度。作为国内MicroED技术产业化的先行者，青云瑞晶将持续完善硬件平台与技术体系，深耕分子筛、多孔骨架材料等领域的结构解析服务，持续弥补传统衍射技术短板，助力微孔材料科研突破与工业化落地，推动分子筛产业高质量发展。
